Máquina de conteo de tabletas CCD de 24 canales

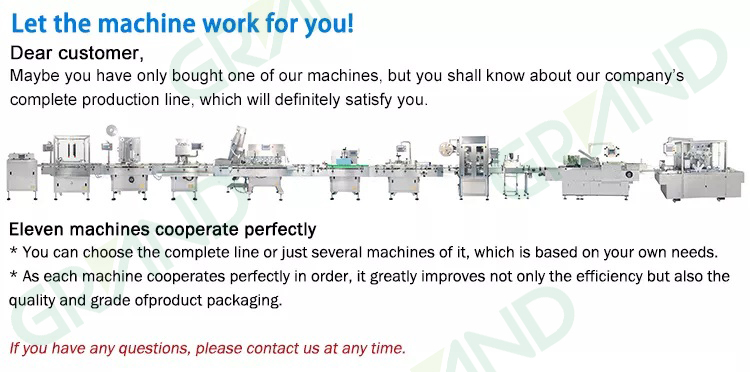

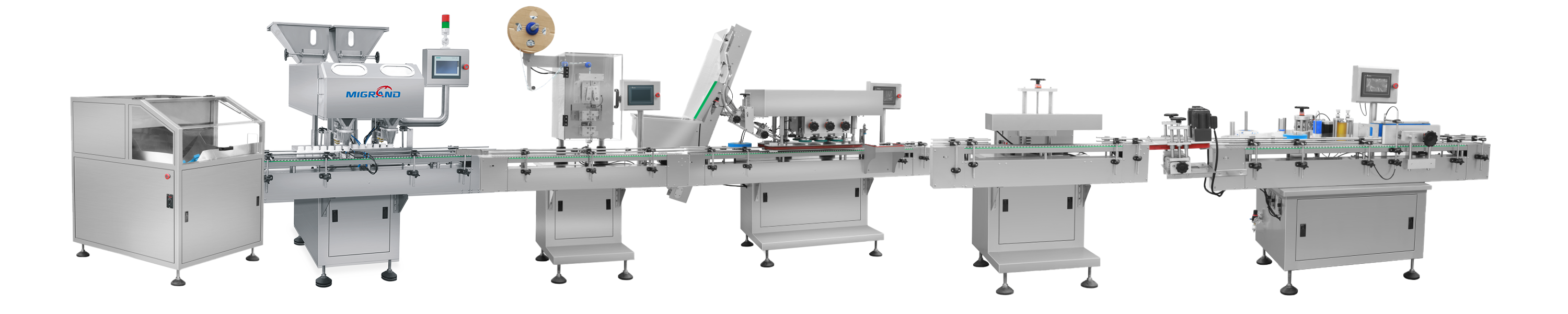

Principio de trabajo

◆  Botella sin grietas

◆ Máquina de conteo de CCD GDS-24 (vibración para alimentar, rechazar defectos)

En el mecanismo de transmisión de la botella, el tapón de la botella en las botellas de bloque de la pista de alimentación de la botella del último procedimiento en la posición de embotellado para el relleno. Bajo la vibración de la placa corrugada de alimentación, los productos ordenan el silo donde se instala el sensor fotoeléctrico de conteo. Los productos caen en el silo de medicamentos y son cuantitativamente contados por el sensor de conteo fotoeléctrico, y luego se llenan en la botella en la posición de embotellado.

◆ Máquina de entrada desecante

◆  Máquina de limitación

◆ Máquina de sellado de inducción magnética

◆ Máquina de etiquetado

◆ Botella sin grietas

◆ Máquina de cartones

Característica principal

1.) Alta resolución: el sensor infrarrojo tradicional tiene aproximadamente 10 a 15 puntos de detección por canal, mientras que nuestro contador CCD tiene un promedio de aproximadamente 250 puntos de imagen por canal, que en realidad es equivalente a la precisión de detección de 0.12 mm.

2.) Reconocimiento de tabletas dobles: se pueden reconocer tabletas dobles. Sabemos que nuestra máquina de conteo puede tener laminaciones, pero de hecho, es imposible superponerse por completo en el proceso de caída, y el sensor infrarrojo no podrá lidiar con él. Este CCD se puede calcular de acuerdo con el área de proyección. La precisión de identificar laminaciones es más de 10 veces la de los sensores infrarrojos.

3.) Eliminación de partículas rotas: como se puede medir el ancho de las partículas de fármacos, y luego la proyección de partículas de fármacos se puede calcular de acuerdo con el tiempo de caída, de modo que se pueda ver la diferencia entre pequeñas partículas rotas y partículas de fármacos normales. El estándar más alto que los sensores tradicionales pueden detectar es el grosor de las tabletas. Esta dimensión se puede agregar a la dimensión del grosor, es decir, el ancho de detección. Se puede eliminar un tercio de los fragmentos. Esto está determinado principalmente por la actitud del cuerpo de caída libre.

4.) Anti partícula del polvo: como la cámara CCD se usa para obtener imágenes a través de la luz de fondo, la fuente de luz desarrollada por nuestra empresa tiene un alto brillo y puede ajustar automáticamente la luz, que se combina perfectamente con el algoritmo del programa, y ​​puede aumentar automáticamente el brillo de la fuente de luz con el aumento del polvo; Por otro lado, dado que la cámara CCD está lejos del lugar donde se genera el polvo, no es fácil contaminar.

5.) Grabación de proceso completo: la tarjeta de memoria 32 g se puede equipar internamente. Desarrollamos nuestro propio sistema de grabación de alta velocidad y cooperamos con el sistema de reloj preciso para registrar con precisión los datos de proyección y el tiempo de producción de las partículas de fármacos producidos en el último año. Con nuestro sistema de interfaz de hombres, podemos ver los datos de imagen históricos en cada momento. Hay ventaja de las funciones a continuación:

Primero, es conveniente para la trazabilidad del producto. Puede rastrear las imágenes proyectadas en todas las drogas durante la producción, incluidos los cuerpos extranjeros que pasan por las drogas y pequeños fragmentos en el proceso de producción.

En segundo lugar, es conveniente para la depuración de equipos. Una vez que el cilindro no funciona normalmente y hace que aparezcan las tabletas, puede ayudar a juzgar si el cilindro es normal por la imagen especial del medicamento emergente,

Tercero, los parámetros de conteo se pueden ajustar.

6.) Depuración y uso de instalación simple: la función es potente, pero la instalación y la depuración también son muy simples. Puede operar de acuerdo con los pasos especificados en la interfaz humana-máquina que sigue al manual de video para capacitación, y puede completar la instalación, la depuración y el reemplazo.

7.) Ciclo de escaneo estable: se adopta un procesador de cuatro núcleos más avanzado. Nuestro ciclo de escaneo es un ciclo de escaneo cada 1 mm de partículas de fármacos. Se utilizan múltiples núcleos para el reconocimiento del área y el reconocimiento de forma simple;

El procesador adopta la adquisición directa y el procesamiento de algoritmos, y cooperará con la placa de medición y control para el control de la salida. No hay otro equipo en el circuito cerrado de todo el proceso, por lo que es más estable.

8.) Potente interfaz humana-máquina: combinada con la cámara CCD, el software de interfaz de máquina humana desarrollada por nuestra empresa se ejecuta en el sistema Windows;

Primero, no solo puede controlar el equipo, sino también mostrar y reproducir el video de instalación y depuración;

En segundo lugar, la figura de imagen de la cámara se puede mostrar en tiempo real;

Tercero, puede mirar a través de todas las imágenes históricas;

Cuarto, puede admitir un desarrollo de seguimiento más potente y complejo

9.) Mantenimiento del sistema: Dado que nuestro sistema todo el sistema es desarrollado por nuestra empresa, cuando el usuario nos proporciona una señal de punto de acceso WiFi, nuestro equipo puede conectarse a la red y después de que la red esté conectada:

Puede actualizar de forma remota el software de interfaz de máquina humana,

Puede actualizar de forma remota el sistema de sensor CCD,

Puede actualizar de forma remota el sistema de medición y control de placa base;

10.) Alarma automática de escasez de silo: por falta de material en el silo y apagado automático para ningún material en el silo.

11.) El cilindro de doble eje: se usa para controlar la alimentación de la botella, el llenado de medicamentos y la colocación de la botella. Tiene las ventajas de estructura simple, ajuste conveniente y control estable.

12.) Con dispositivo de control fotoeléctrico: cuando no hay botella o cuando la botella esté bloqueada, el equipo se detendrá automáticamente sin contar. Cuando vuelve a la normalidad, el equipo iniciará automáticamente la operación.

13.) Ajuste de altura de la botella: al reemplazar las botellas con diferentes alturas, se puede realizar utilizando el modo de ajuste eléctrico y los interruptores de límite superior e inferior, que se controlan en la pantalla táctil.

14.) Modo de solución de problemas disponibles: en el caso de la falla del equipo, el equipo se cerrará y la información de apagado de alarma se mostrará en la pantalla. Al mismo tiempo, se eliminará a través del modo de operación que se muestra en la pantalla.

15.) Mantenimiento y reparación fácil y simple: la estructura de diseño modular y la forma de bloquear los componentes a través del cilindro permiten realizar el desmontaje libre de la herramienta en el sentido real, que no solo facilita el mantenimiento y la reparación, sino que también evita muchos riesgos potenciales, para evitar que los tornillos, las partes sólidas y otras partes sólidas caigan en el proceso a largo plazo de la bola a largo plazo en el proceso a largo plazo en el proceso a largo plazo en el proceso a largo plazo de la nuez del proceso a largo plazo de la nuez de la nuez de la nuez de la nuez de lo largo. Un grave impacto en el usuario.

16.) Bajo ruidoso de la máquina de trabajo: el módulo de vibración con conversión de frecuencia de onda completa y combinación de resorte se adopta para reducir el ruido en al menos 10 dB en comparación con los compañeros.
