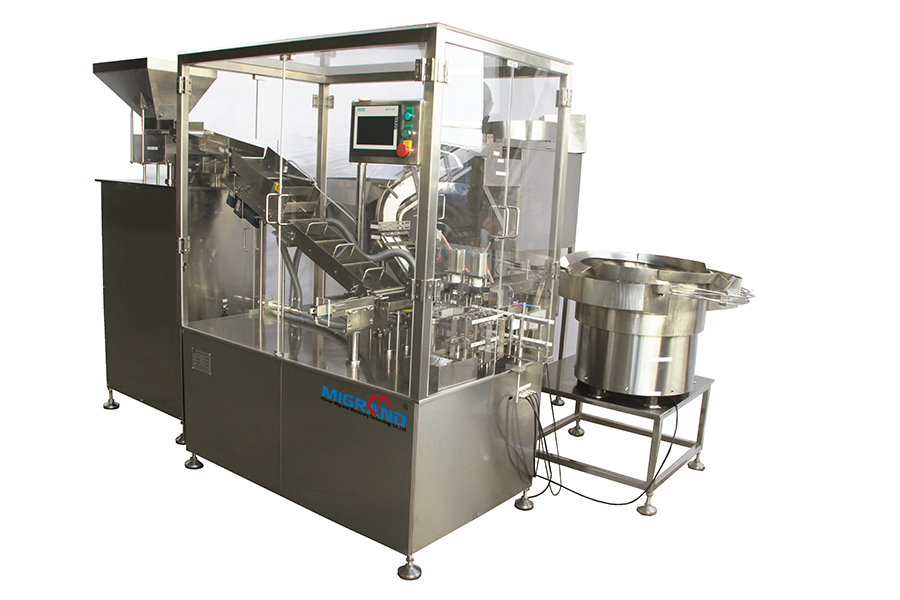

Máquina llenadora y tapadora de tubos de tabletas efervescentes GD-80

Breve introducción: La máquina embotelladora de tabletas GD-80A para botellas de bobina es aplicable al envasado de tabletas más grandes y delgadas que se introducen ordenadamente en botellas de bobina en una sola fila de forma superpuesta. El dispositivo adopta por completo un PLC para control centralizado. Se ha verificado que en la detección de fibra y fotoeléctrica y otros tipos de detección tiene un rendimiento constante y un funcionamiento automático confiable. Puede emitir alarmas automáticamente y apagarse en caso de que no haya tabletas, frascos o tapas. Su parte en contacto con las tabletas está hecha de acero inoxidable 316 superior, que cumple plenamente con los requisitos de GMP.

Composición y función:

1. Sistema de vibración de la tapa: carga la tapa en la tolva de forma manual y coloca automáticamente la tapa en la rejilla para enchufarla mediante vibración.

2. Sistema de alimentación de tabletas: coloque la tableta en la tolva de tabletas manualmente, la tableta se enviará a la posición de tableta automáticamente.

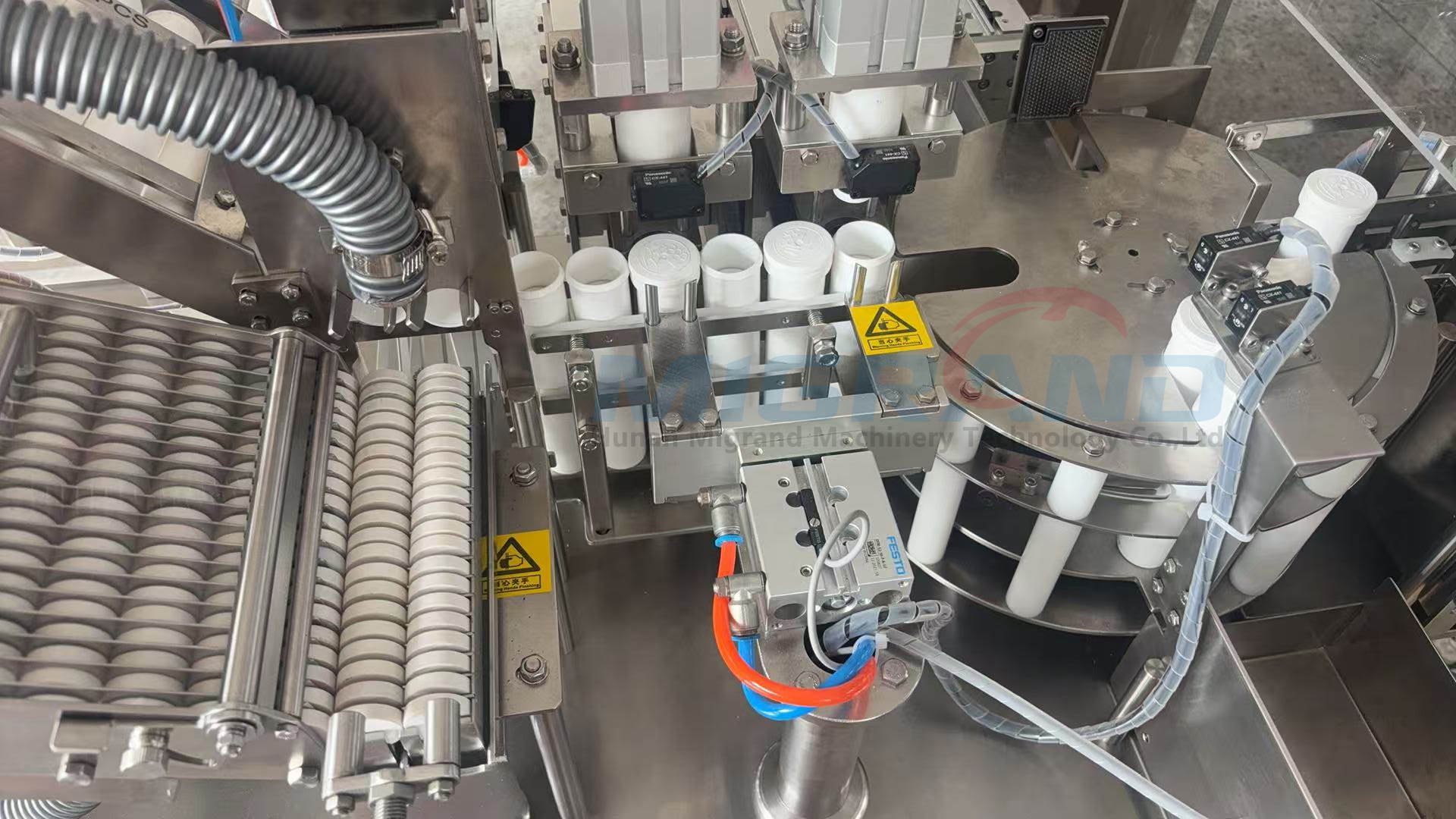

3. Introduzca la tableta en la unidad de biberones: una vez que detecte que hay un biberón, el cilindro de alimentación de tabletas empujará las tabletas hacia el biberón.

4. Unidad de alimentación por sonda: coloque el biberón en la tolva manualmente, el biberón se alineará en la posición de llenado de tabletas mediante el descifrado de los biberones y la alimentación por sonda.

5. Unidad de empuje de tapa: cuando las botellas toman la tableta, el sistema de empuje de tapa empujará la tapa y cerrará la botella automáticamente.

6. Falta de unidad de rechazo de tabletas: una vez que faltan 1 o más tabletas en el frasco, el frasco se rechazará automáticamente. Sin tableta sin tapa, sin frasco sin tapa.

7. Sección de control electrónico: esta máquina está controlada por PLC, cilindro y motor paso a paso. Con sistema de alarma automático multifunción.

Materiales principales: 1. La placa y el marco de la máquina están hechos de acero y pintura esmaltada, la cubierta de la plataforma es 304, la otra usa arenado de aleación de aluminio, acero inoxidable 304 y todo el material que se toca con la tableta adoptará sus316L.

Componentes eléctricos principales:

Parámetros técnicos:

Voltaje: 220V; potencia: 2KW; Producción: 60~ 80 botellas/minuto

Instalaciones de apoyo: aire comprimido purificado cuya presión y consumo son 0,5 ~ 0,6 MPa y 0,28 m3/minuto respectivamente.

Dimensiones exteriores: 3200 mm*2000 mm*1800 mm. Peso: alrededor de 1000 KG

Adaptarse a la gama de especificaciones : Diámetro de la tableta: Ф18~Ф25mm. Grosor de la mesa: 5-8 mm. Cantidad de carga: 10-20 piezas.

*Observaciones: Si la información de los parámetros de la tableta no se encuentra en el rango de los parámetros anteriores, se considerará personalizada y no estándar, y la cotización deberá actualizarse en consecuencia.

Proceso de operación:

Vierta manualmente la tableta en la tolva - Las tabletas ingresan a la sección de detección de tabletas - Coloca automáticamente la tableta en órbita - Ingresa automáticamente a la posición de carga.

Coloque manualmente el biberón en la tolva para biberones. Alimentación automática del biberón hasta la posición de llenado.

La tapa se coloca manualmente dentro de la placa del oscilador - Tapa de limpieza automática - Ingreso a la posición del casquillo.

La máquina completa automáticamente el llenado de la tableta en la botella y la salida.
